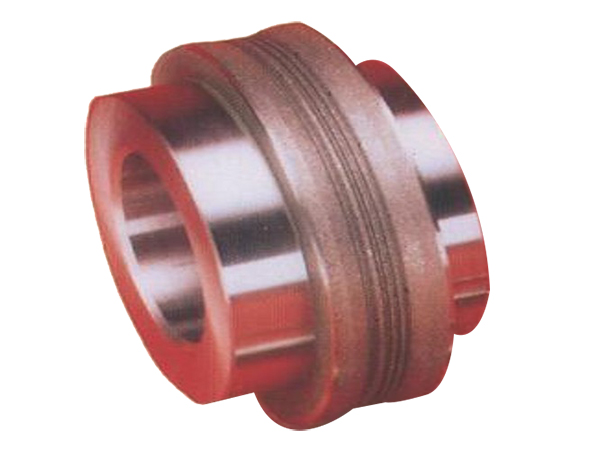

金刚石修整滚轮

能在*短的时间内修整砂轮。

特点:

砂轮修形通过切入式磨削一步完成

工件从简单形状到*复杂形状都可以修形

满足严格的精度要求

综合成本低经济效益高

修整工具的选择

NZ型(金刚石随机分布)

NS型(手动分布金刚石)

NM型(手动分布/随机分布金刚石)

这类型工具是用反向种植法生产的

用这种方法钻石颗粒可以充分参与修整动作，使用寿命增长。这些类型

的滚轮用于复杂的形状和严格的公差，NZ型在几乎所有类型的应用中占

主导地位，特别是在表面光洁度很重要的地方。在工件容易被磨伤的地

方，NM型是*选。

IZ型(随机分布金刚石)

IS型为(手动分布金刚石)

这类型工具是用反渗透法生产的。

这些类型的滚轮可以满足临界公差要求，IZ类型的工具，根据轮廓，确保

更短的制造周期。IS型特别适用于那些不能通过反镀方法生产的复杂的。IZ

和IS类型在构造上都非常稳定。

PM型(金刚石随机分布)

这类型工具是直接电镀生产的

由于金刚石颗粒的随机分布，修整滚轮的表面相对粗糙和不均匀，因此

实现相对粗糙的表面光洁度。因此，它们不适合要求高精度的应用。基

体可重复电镀至少一次，所以有助于提高滚轮的经济效率，同时其制造

成本也相对降低。

SM型(金刚石点缀)

这类型工具是用金刚石和粘结剂的混合物烧结制成的。

虽然在所有类型的磨具中，粗粒度都等于涂层的厚度，

但只有在这种类型的磨具中，才有可能以粗粒度的倍数获得厚度。

标准厚度为2、3、5毫米。由于这种类型的滚轮精度不是非常高，

对于简单轮廓修整是非常理想的选择。

金刚石滚轮

金刚石成型轮数控控制工艺的快速发展和引进，产生了大量的设计。满足所有这些设计在经济上是不可行的，技术上也是不可取的。

然而，我们已经制定了如下表所示的标准，这减少了在可控制范围内的多样性，从而有效控制成本。它还有助于现货的交付。

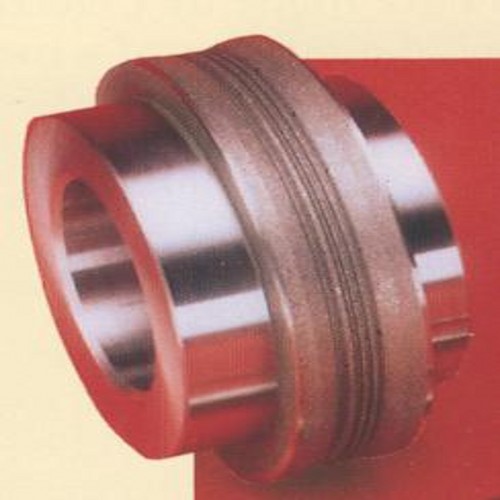

金刚石成型磨滚轮

运用领域：

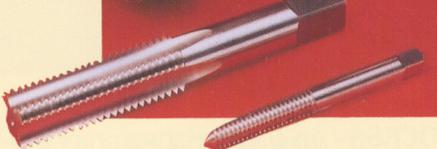

切割，成型， 丝锥， 螺纹及倒角磨削。
